威力巴探頭的工作原理和性能特點
Yuanli of Verabar
楊曉蕓
(聯儀自控設備公司,江蘇金湖 211600)
Yang xiaoyun
(lianyi zikong shebei CO.,LTD Jiangsu Jinhu 211600)
摘要:本文介紹了威力巴探頭的工作原理和性能特點,威力巴探頭是在阿里巴的基礎上發展起來的,是一只在高、低壓區有按一定準則排布的多對取壓孔、截面是子彈頭形狀的勻速流量管,當流體流過探頭時,在其前部產生一個高壓分布區,高壓分布區的壓力略高于管道的靜壓

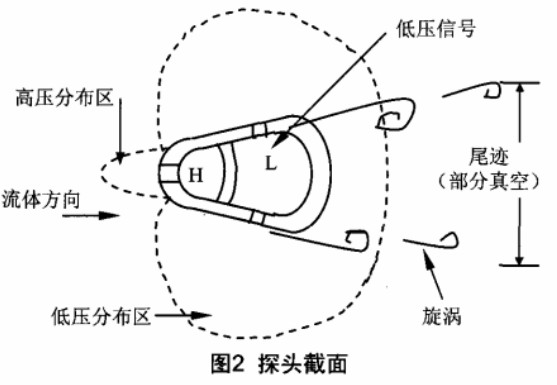

威力巴探頭是在阿里巴的基礎上發展起來的,是一只在高、低壓區有按一定準則排布的多對取壓孔、截面是子彈頭形狀的勻速流量管,當流體流過探頭時,在其前部產生一個高壓分布區,高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理,流體流過探頭時速度加快,在探頭后部產生一個低壓分布區,低壓分布區的壓力略低于管道的靜壓。通過檢測高、低壓分布區的壓力差進而計算出流體的流量。威力巴探頭根據空氣動力學原理設計出來的,其截面形狀如圖2所示
與其他均速流量探頭相比,獨特的設計使得它具有優良的性能特點,大大提高了差壓信號檢測的穩定性和準確性:
(1) 子彈頭截面形狀的設計,使流體能產生精確的壓力分布,固定的流體分離點;
(2) 探頭迎流面設計成粗糙表面,使流體流過時形成了一個穩定的紊流邊界層,減小了流體牽引力合渦街脫落力,提高了低流速時的測量精度;
(3) 低壓取壓孔位于探頭側后兩邊、流體分離點之前,遠離渦流波動區域,可以生成穩定的差壓信號,而且避開了探頭后半部的雜質聚集區域,可以有效預防堵塞;
(4) 獨有的高強度子彈頭形單片雙腔結構,使其內部成一體化結構,避免了信號滲漏,提高了探頭結構強度,能夠保持長期的高精度測量;
(5) 適用于氣體、液體和蒸汽等各種介質,尤其對于蒸汽的流量測量具有比其他檢測裝置更優越的性能;
此外,威力巴探頭還有具有量程比寬,管道的永久性壓力損失低,安裝方便,基本免維護,使用壽命長等特點。
作者:聯儀自控@楊曉蕓 流量積算儀修訂1.1 2009-02-06
