彎管流量計在測量壓縮空氣,水煤氣時的正確安裝方法

本文來源：金湖聯儀自控設備有限公司  發布時間2011-04-02  QQ：1310847944

摘要：本文段講述了關于彎管流量計在測量壓縮空氣,水煤氣時的正確彎管流量計安裝方法。

     在測量含水量高的氣體流量時，如果按圖6錯誤方式安裝，負壓側導壓管進入大量水，造成系統無法測量。正確安裝方法應注意以下5點：

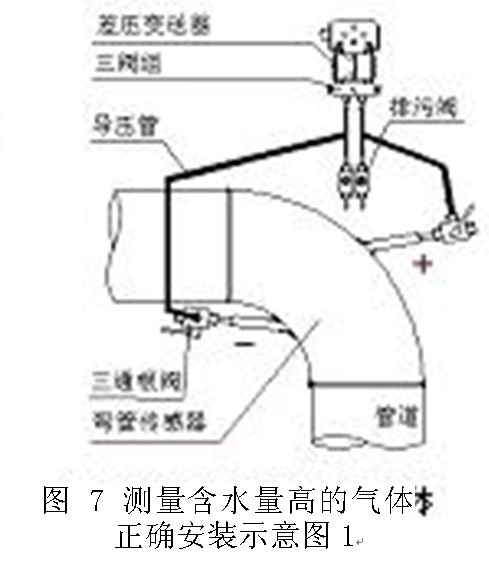

1、取壓體傾斜向上；2、安裝三通閥后，導壓管應引向上方，避免大量水進入導壓管；3、差壓變送器應該安裝在傳感器的上方，如圖7所示；4、如現場條件所限，差壓變送器需安裝在彎管傳感器下方時，導壓管應先上后下，導壓管的最低點應加裝集液罐，避免飽和氣體凝結出水影響正常導壓，如圖8所示；5、傳感器盡量選擇水平轉水平安裝，同時要保證傳感器部位是管道的高點。這一點往往容易被忽略。

見下面的實例

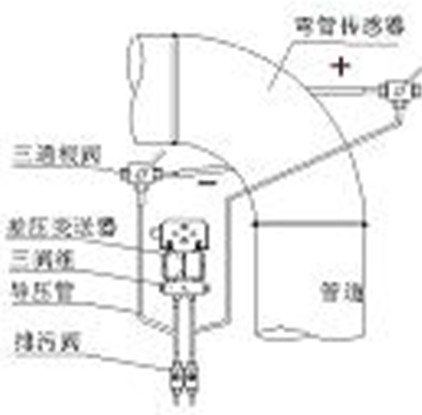

測量含水量高的氣體錯誤安裝示意圖

實例分析：

長春東郊煤氣廠，測量介質為焦?fàn)t煤氣，管道管徑DN250；溫度30℃；壓力0.14MPa；流量范圍300～1000Nm3/h，差壓變送器量程500Pa，安裝位置為水平轉水平，經計算采用DN150彎管傳感器局部縮徑安裝在管道上。在下游約250米處又安裝了一臺已經過實流檢定的腰輪流量計，進行比對實驗。

在比對的前5天時間內，兩臺流量計的比對非常理想，兩者相差保持在1％以內。雙方都很滿意，但是隨后彎管流量計的流量逐漸升高，最后比腰輪流量計高出20～30％，經過檢查，未發現彎管流量計的軟硬件有問題

是什么原因造成了彎管流量計測量值升高？管道中有水？彎管傳感器安裝的位置距地面8米高，水會積聚在這么高的水平管道中嗎？即使有水，彎管傳感器的管徑是DN150，而管道管徑是DN250，水怎么會淹沒過彎管傳感器部位呢？后經現場反復勘察和比對分析，確認這條架空的煤氣管道在彎管流量計安裝的轉彎位置水平高度低于其前后的管道，由于管道較長并且是架空的，沒有參照物比對很難發現，在管道排水閥已堵死的情況下，多日運行累積的水逐漸淹沒了彎管流量計的下部，造成彎管流量計通過面積的減小，過流速度提高，差壓值增大，流量增大。經局部抬高彎管傳感器安裝高度后，彎管流量計與腰輪流量計比對誤差回到1％左右，至此問題解決。

建議：1、含水量高的氣體測量中，彎管傳感器安裝位置一定避免水的積聚；2、不可避免的情況下，一定要安裝疏水閥，自動排水。保證流量計正常運行。
