玻璃轉子流量計的升級應用案例

在天津檸檬酸、味精等產品的發酵生產中，大部分使用玻璃轉子流量計來進行發酵罐通風流量的測量。在使用我廠（聯儀自控設備有限公司）提供的LY-LZB系列玻璃轉子流量計發現，當風壓突然增大或操作中不慎將閥門開大時，轉子流量計中的轉子會沖升到流量計上部與上部的緩沖橡膠墊黏住，堵死流量計上部出風口，即使關閉流量計前得控制閥門，轉子也不掉下，導致玻璃轉子流量計無法使用。

經過我廠分析，這主要是由于玻璃轉子流量計內上部有一個緩沖橡膠墊圈造成的，當轉子浮到頂部于橡膠墊圈貼住，在粘濕氣體作用下，堵塞了流量計上部出氣口，由于流量計玻璃管內壓力保持不變而拖住轉子，轉子便一直處在流量計上部，導致這一現象發生，進而流量計失效。

而后，針對這一問題，我廠經過試驗驗證，開始對玻璃轉子流量計進行了小小的改進，（如下圖），將玻璃轉子流量計拆開解體，取出轉子導桿，在導桿上部固定螺紋以下開始用￠3mm不銹鋼絲繞制一個長度約為10公分左右的限位彈簧，并將此彈簧固定在轉子導桿上，使該彈簧下部分位于玻璃轉子流量計上限刻度以上即可，然后按順序組裝好流量計，就可以正常使用，不會出現上述故障了，當轉子沖到上限刻度以上時，由于上部限位彈簧的緩沖減速作用，轉子就不會沖到頂部，就不會被粘住，這樣流量計內部氣流就會保持流暢。

友情提示：此案例只適合像天津檸檬酸廠這樣會發生上述現象的場合。

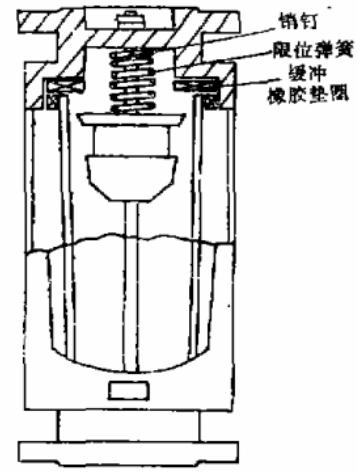

改造后的玻璃轉子流量計
