磁翻板液位計結構剖析圖 安裝示意圖及安裝步驟

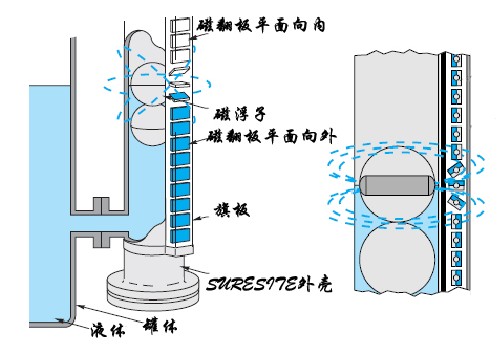

    磁翻板液位計結構圖

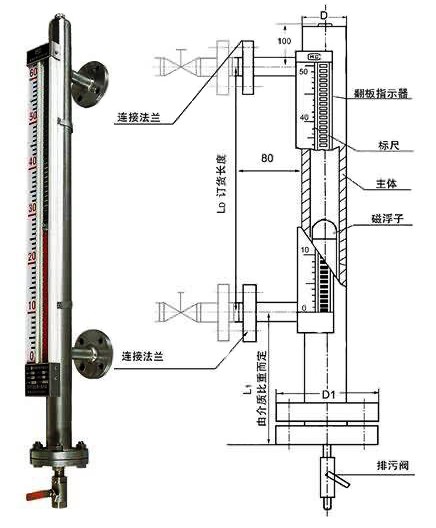

磁翻板液位計安裝示意圖

磁翻板液位計安裝步驟

 1、頂裝式磁翻板液位計

頂裝式磁翻板液位計分為上下兩部分，上部在容器頂部，下部安裝在容器內，由法蘭與容器法蘭連接。液下部分導管內浮子由連桿與上部導管內磁性頭連成一體。當液體變化時，浮子帶動磁鋼在導管內上下運動，帶動顯示部分紅白指示球翻轉，在面板上讀得液位高度

2、側裝式磁翻板液位計

側裝式磁翻板液位計二引管連接法蘭分別與容器引管法蘭連接,主導管內有一磁性浮子,該浮子根據被測介質比重設計,當液體介質進入主導管內時,磁性浮子可隨容器內介質變化上下浮動.顯示部分為一列帶磁性的紅白二色小球裝于支架上,可上下翻動,外有有機玻璃板保護,由抱箍固定在主導管外,并緊貼主導管.當液體上升時,浮子上移,小球翻成紅色,反之,小球變成白色,紅白球分界處即為介質液位,同時在面板標尺上讀得液位高度.主導管底部有法蘭及排污閥供安裝浮子、調試及清洗用,頂部裝有絲堵,供清洗等用途用.
