容積式流量計的結構

二、容積式流量計的結構
    為了適應生產中對流量測量的各種不同介質和不同工作條件的要求，產生了各種不同型式的容積式流盆計.其中比較常見的有齒輪型、刮板型和旋轉活塞型等三種型式，現分別介紹如下。
    1.齒輪型容積式流掛計
    這種流量計的殼體內裝有兩個轉子，直接或間接地相互嚙合，在流最計進口與出口之間的壓差作用下產生轉動。通過齒輪的旋轉，不斷地將充滿在齒槍與殼體之間的“計量空間，中的流體排出。通過測量齒輪轉動次數，可得到通過流量計的流休量。

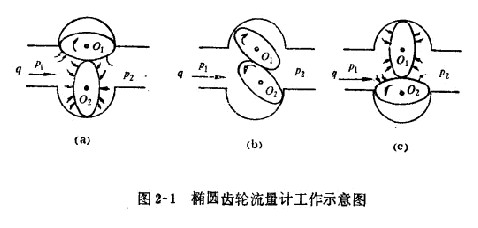

    圖2-1中示出是橢圓齒輪型容積流量計(也稱橢圓齒輪流量計)的示意圖

    另一種齒輪型容積式流量計是腰輪容積流量計，也稱羅茨型容積流量計。這種流量計的工作原理和工作過程與橢圓齒輪型基本相同，同樣是依靠進，出口流體壓力差產生運動，梅旋轉一周排出四份“計量空間”的流體體積量.所不同的是在腰輪上沒有齒，它們不是直接相互嚙合轉動，而是通過按裝在殼體外的傳動齒輪組進行傳動。
    上述兩種轉子型式的容積流量計，可用于各種液體流量的測量，尤其是用于油流量的準確測量。在高壓力、大流量的氣體流錄測量中，這類流量計也有應用.由于橢圓齒輪容積流量計直接依靠測量輪嚙合，因此對介質的清潔要求較高，不允許有固體穎粒雜質通過流量計。
    2.刮板式容積流最計
    刮板式流量計也是一種較常見的容積式流量計。在這種流最計的轉子上裝有兩對可以徑向內外滑動的刮板，轉子在流量計進、出口差壓作用下轉動，侮轉動一周排出四份“計址空間”的流體體積.與前一類流量計相同，只要測出轉動次數，就可以計算出排出流體的體積量。
