電容式差壓變送器的構成介紹和圖文說明

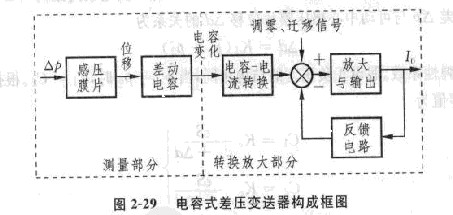

  電容式差壓變送器是一種無杠桿機構的變送器.它采用差動電容作為檢測元件，具有結構簡單、性能穩定、稱度較高等特點，電容式差壓變送器的構成框圖如圖2-29所示。

    由圖2-29可知，電容式差壓變送器由測量部分和轉換放大部分組成。壓差p作用于感壓膜片(可動電極)使其產生位移.從而使可動電極與兩固定電極組成的差動電容器的電容量產生變化，其變化量由電容一電流轉換電路轉換成直流電流，并與調零信號相加，再同反饋信號進行比較，其差值送至放大電路，經放齊轉換愉出電流Io為4~20 mA,，。
    （1）測量部分。

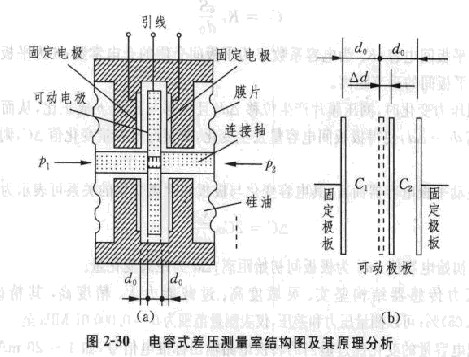

    當需要測量二點的壓力差時，可采用差動電容檢測元件。圖2-30所示的為電容式差壓測量室結構示意圖，其感壓元件是一個全焊接的差動電容膜盒。玻璃絕緣層內側的凹球面形金屬鉸膜作為固定電極，中間被夾緊的彈性平膜片作為可動電極，從而組成兩個電容器.

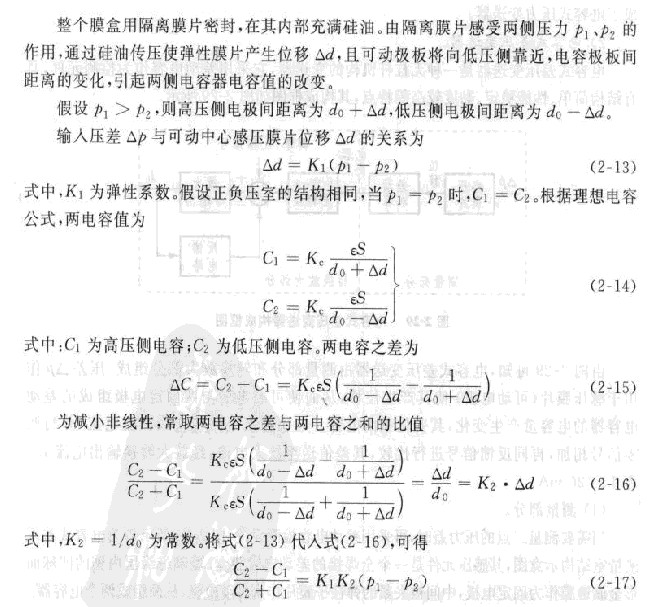

原理公式

    可見，變送器的儉測部分可把輸人壓差線性地轉換成兩電容之差與兩電容之和的比。
    (2)轉換放大部分.，一

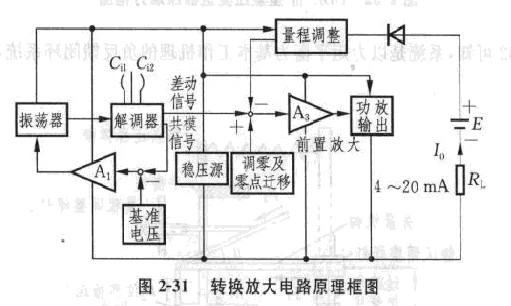

    轉換放大部分的電路原理如圖2-31所示.它需將檢測部分的差動電容的相對變化量轉換成4-20mA電流，同時還需實現零點調節和零點遷移、量程調整等功能.它由振蕩器、解調器、振蕩控制放大器、前置放大器、調零和零點遷移、覺程調整(負反饋電路〕、功放和輸出等電路組成。
