中國油田上都用哪些流量計

引言：中國油田污水回注計量是對油井進行合理配注的關鍵環節，油田污水的不合理回注與排放，不僅能使地面設備不能正常工作，而且會因?yàn)榈貙佣氯鴰砦：�，同事也�?huì)造成環境污染。那么，在油田上都用哪些油田流量計呢？
目前，在油田水計量方面，所應用的水流量計各個時期的產品都有，根據現場的使用情況，發現了它們各自的優缺點。也發現并不是新型的、先進的儀表就可以適用所有地方，只有根據流量、流態、安裝要求與環境條件等因素，合理有效地利用各種類型的水計量?jī)x表才能發揮出它們真正的性能。如果計量數據不準確將會造地質產水量、污水處理量和注水量三者不吻合的現象，影響了注采方案的實施，所以選擇適合流量計也是必修功課之一。

1、大慶油田采油八廠油田計量摻水、污水、清水的水流量計常用的是渦輪流量計,我們先來分析下渦輪流量計
原理
被測流體沖擊渦輪葉片，使渦輪旋轉，渦輪的轉速隨流量的變化成正比，再經磁電轉換裝置把渦輪的轉速轉換為相應頻率的電脈沖，經前置放大器放大后，送入顯示儀表進行計數和顯示，根據單位時間內的脈沖數和累計脈沖數即可求出瞬時流量和累積流量。渦輪流量計的精度最高，在±0.5%~±0.1%左右，量程比1:50，可適應高參數(高溫、高壓和低溫)，復性好，但它的檢驗費、維護費和輔助設備費(過濾器、整流器等)投入資金多。
智能渦輪流量計用途：
LY－LWGY智能渦輪流量計(渦輪流量傳感器與顯示儀表配套組成渦輪流量計）。傳感器具有精度高，重復性好，壽命長操作簡單等特點�？蓮V泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。
智能渦輪流量計特點：
★ 壓力損失小。
★ 具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
★ 采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%。
★ 儀表系數可由按鍵在線設置，并可顯示在液晶屏上，液晶屏直觀清晰，可靠性高。
★ 采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。

2、江漢油田采油二廠污水回注計量采用的是電磁流量計。
原理
電磁流量計是基于法拉第電磁感應定律，即被測介質垂直于磁力線方向流動，因而在與介質流動和磁力線都垂直的方向上產生—感應電動勢。電磁流量計不受溫度、壓力、粘度、重度等外界因素的影響，測量管內部無收縮或凸出部分的壓力損失，另外，流量元件檢測出的最初信號，是一個與流體平均流速成精確線性變化的電壓，它與流體的其他性質無關，具有很大的優越性。
電磁流量計技術發展成熟，優點突出，雖然重復性不高，準確度略低，但儀表結構簡單、可靠，無可動部件，工作壽命長，從安裝到使用、維護，都不需要做許多額外的工作。由于污水具有流量變化大、含雜質、腐蝕性小及有一定的導電能力等特性，測量污水的流量，電磁流量計是很好的選擇。

3、勝利油田污水計量采用的是超聲波流量計。
原理
當超聲波在液體中傳播時，探頭1發射的超聲波脈沖被探頭2所接收，同時，探頭2也發射超聲脈沖，探頭1接收，則順流方向聲波傳播速度會增大，逆流方向則減小，同一傳播距離就有不同的傳播時間，利用傳播時間之差與被測流速之關系求取流速，進而得出流量。
工作原理超聲波按測量原理分類有：傳播時間法、多普勒效應法等，目前廣泛應用的是傳播時間法。
之前勝利油田使用的大口徑注水流量計，由于勝利油田還不具備檢定大口徑流量計的能力，所以許多用戶只能將儀表拆卸下來送到油田以外進行檢定，這種方法費時、費力有時還耽誤生產。有的用戶因工藝流程的原因無法拆卸儀表，造成了儀表使用多年而無法檢定的狀況，因此現在采用了超聲波流量計。

4、四川油田水計量采用的是渦街流量計。
原理
    當流體以一定流速流經設置在流場中的旋渦發生體時，在柱體的下游產生一對交替出現的而且排列整齊的渦列(渦街)，檢測元件得到該頻率信號，經放大、整形輸出脈沖方波，流量積算儀接受到脈沖信號，經CPU運算顯示流量和總量�？梢詮乃倪\(yùn)算公式分析出計量過程中，哪些因素對渦街流量計的性能影響較大。
    渦街流量計精確度對于液體大致在±0.5%~±2%之間；量程比1:20；沒有可動的機械部件，壓損小，維護工作量小，儀表常數穩定，不受測量介質物性的影響。體積輕，安裝方式任意。
    在實際應用中，往往最大流量遠低于儀表的上限值，隨著負荷的變化，最小流量又往往會低于儀表的下限值，儀表并非工作在它的最佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。我公司作為渦街流量計廠家研制的縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。

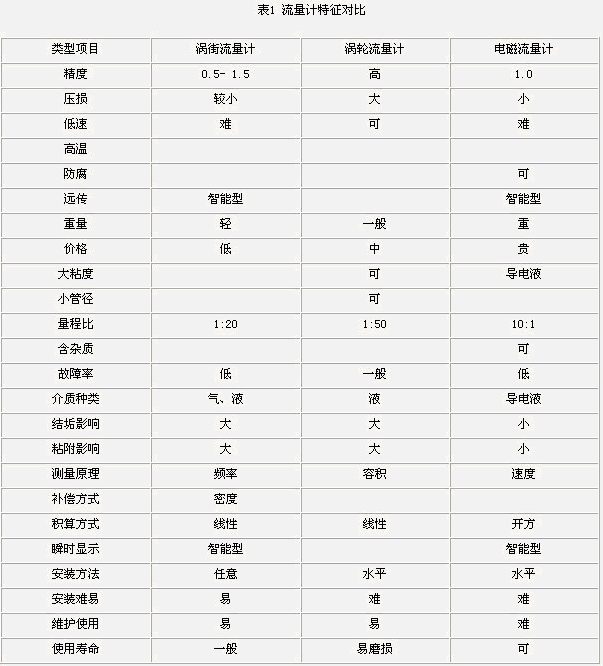

為了更好的選擇各自油田適合現場的流量計，下面對其中三種流量計進行對比三種油田流量計的現場對比。
