化工廠氧化爐檢測儀表的選擇

氧化爐檢測儀表的選擇
    (1)溫度檢測儀表的選擇爐內反應溫度是生產中重要關鍵變量，必須隨時掌握其變化的規律.根據反應溫度維持在820'C ,
側量誤差《士1.0%的要求，按照被測變量正常操作值應處儀表刻度上限的80%士，故檢測儀表的里程可選為。-11oo'C ,而工藝
允許最大測最誤差為820'C x(士I.0%)=士8'c，則儀表精度選擇應為0.5級(最大誤差為士5. 5'C<士8'C )，且應具有自動記錄功能，以滿足生產測量的要求.為此，檢測元件選用WRN型鎳鉻一鎳硅熱電偶，分度號為K.顯示記錄儀表采用ER101型電子電位差計, K分度、精度為0.5級、測量范圍為。0-11oo'C.
    混合氣預熱溫度為140'C士，為此可選擇WZPK型鎧裝鉑電阻.分度號為PtlC0,顯示儀表采用XM6溫度數字顯示儀，精度為0.5級，測量范圍 0-300'C.

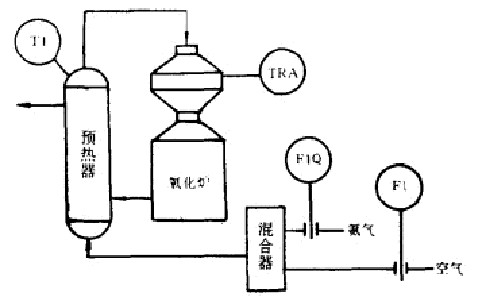

T1、TRA一分別為溫度顯示和溫度記錄報警系流
FI、FIQ一分別為流童顯示和流量顯示累計系統

    (2)流量檢測儀表的選擇氨氣和空氣流量的測量，根據實際工況條件一般可選用渦街流量計、渦輪流量計',節流孔板或均
速管配差壓變送器等進行測量，同時配置相應的流量積算器，對氨氣、空氣流址可進行瞬時顯示及累計.
    (3)流量計的量程選擇由于氧化過程氨氣/空氣流量比值應控制在0.14-0.16之間，即

    設某氧化爐的氨氣正常流量Qnh3為150m3/h，正常條件下的空氣流量應為Qa=150/0.15二1000m3/h。根據流量計的選用原則，正常流量約處于最大流量的2/3,因此氨氣流量計的最程為0一250m3/h ;空氣流量計的量程為0---1500m3/h，為減小壓力損失流量一次儀表可采采用均速管.

 表11一1氧化爐檢測儀表選型表
