渦街流量計原理

    渦街流量計又稱旋渦流量計.它可以用來側最各種管道中的液體、氣體和蒸汽的流量.是目前工業控制、能源計最及節能管理中廣泛使用的流量?jī)x表。那么渦街流量計原理是什么呢？
    渦街流量計的特點是精確度高、測量范圍寬、沒有運動部件、無機械磨損、維護方便、壓力損失小、節能效果明顯。

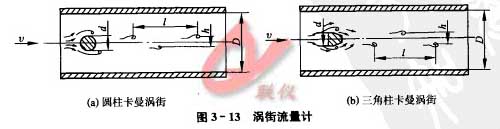

    渦街流量計原理是利用有規則的游渦剝離現象來測量流體流量的儀表。在流體中垂直插人一個非流線形的柱狀物(圓柱或三角往)作為旋渦發生體，如圖3一13所示。當雷諾數達到一定的數值時，會在柱狀物的下游處產生如圖3一13(b)所示的兩列平行狀，并且上下交替出現的旋渦，因?yàn)檫@些旋渦有如街道旁的路燈，故有“渦街”之稱，又因?yàn)榇爽F(xiàn)象首先被卡曼(Karman)發現，也稱作“卡曼渦街”。當兩列旋渦之間的距離h和同列的旋渦之間的距離L之比能滿足h /L=0.281時.則所產生的渦街是穩定的。

由圓柱體形成的卡曼旋渦，其單側旋渦的頻率

f=Sr×v/d （3-12）

式中，f——單側旋渦產生的頻率，Hz

V——流體平均流速，m/s

D——圓柱體直徑，m

Sr——斯特勞哈爾系數（當雷諾數Re=5*10²——15*10⁴時，Sr=0.2）

由上式所致，當Sr近似為常數時，旋渦產生的頻率f與流體的平均流速v成正比，測得f既可求得題記流量q_v

圓柱檢測器原理

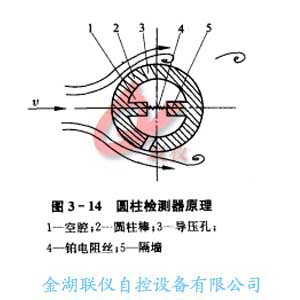

旋渦頻率的檢側方法有許多種，例如熱敏檢測法、電容檢側法、應力檢測法、超聲檢側法等，這些方法無非是利用旋渦的局部壓力、密度、流速等的變化作用于敏感元件，產生周期性電信號，再經放大整形，得到方波脈沖。圖3一14所示的是一種熱敏檢側法。它采用鉑電阻絲作為旋渦頻率的轉換元件.在圓柱形發生體上有一段空腔(檢測器)，被隔墻分成兩部分.在隔墻中央有一小孔.小孔上裝有一根被加熱了的細鉑絲.在產生旋渦的一側，流速降低，靜壓升高，于是在有旋渦的一側和無旋渦的一側之間產生靜壓差.流體從空腔上的導壓孔進人，向未產生旋渦的一側流出.流體在空腔內流動時將鉑絲上的熱量帶走，鉑絲溫度下降，導致其電阻值見效。由于旋渦是交替地出現在柱狀物的兩側，所以鉑熱電阻絲阻值的變化也是交替的，且阻值變化的頻率與旋渦產生的頻率相對應，故可以通過測量鉑絲阻值變化的頻率來推算流量。
鉑絲阻值的變化頻率，采用了一個不平衡電橋進行轉換，放大和整形，再變成0-10mA或4-20mA的直流電流信號輸出，供顯示，累積流量或進行自動控制。
