渦街流量計安裝要求

（1)對前后直管段的要求

為了保證渦街流量計的測量精確度，在流量計的上、下游必須有足夠的直管段，上游的流動分布盡可

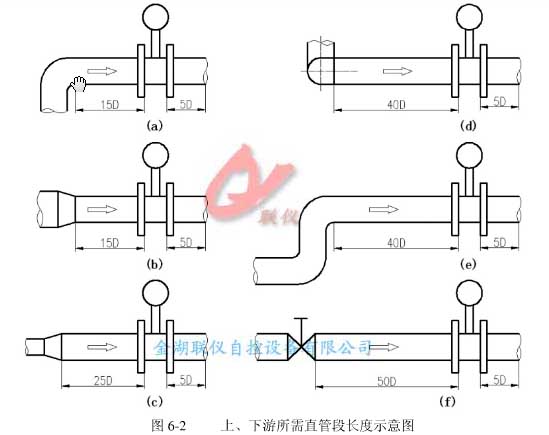

能不受擾動，各種管道情況下流量計要求的上、下游直管段長度見圖6-2和表(六):
各種管道下流量計要求的上,下游所需直管段長度示意圖

上游管道形式	上游直管段長度	下游直管段長度
（a）一個90°彎頭	≥15D	≥5D
（b）縮管	≥15D
（c）擴管	≥25D
（d）不同平面兩個90°彎頭	≥40D
（e）同一個平面兩個90°彎頭	≥40D
（f）控制閥	≥50D

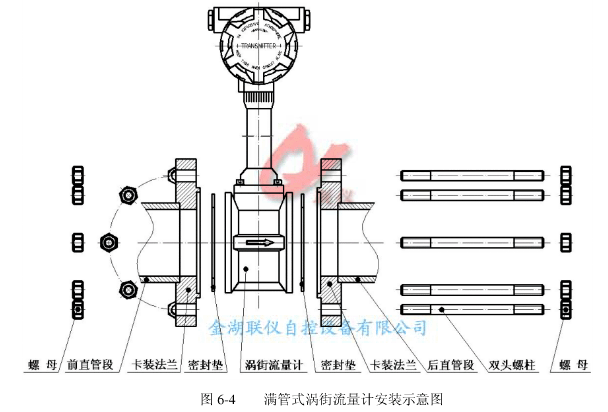

（2）安裝時注意事項
流量計在管道上可水平、垂直或傾斜安裝.但當測量液體時，管道內必須充滿液體。在垂直或傾斜的管道上安裝流量計。液體的流動方向自下而上:流量計安裝處的上游較近處若裝有調節閥或半開閥，不斷地開關閥門.對流最計的使用壽命影響極大，非常容易對流量計造成永久性損壞.因此在流量計的上游應盡量避免安裝調節閥或半開閥門。應將其安裝在流量計下游5D之后.若不得已要安裝時應參照上圖所示的安裝位置:流量計應避免安裝在振動較強的管道上.若不得己要安裝時.必須采用減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊:被測管道與流量計內徑盡可能一致。允許偏差小于3%，偏差過大時，應加入一段過渡管段，過渡管段長度可按參照上圖、(c)所示加工;
檢測放大器殼體應良好接地.接地電阻不應大于10Ω:
當使用于高溫蒸汽時.流量計表體外部應加保溫層.應保證放大器在核定的環境溫度內使用:避免把流良計安裝在含有腐蝕氣體的環境種,如果一定要在這樣的環境中.則必須要提供通風措施施。儀表安裝接線完畢后，應檢查接線是否正確，是否可靠接地。一切正常后，即可開啟閥門投入運行。

在開啟閥門時應注憊緩慢開啟.流量計正常使用要求被測介質為單向流體.液體中允許有少量氣泡或雜質;氣體中允許有少固體體顆粒和液霧。當介質含雜質較多時.應考慮定期清洗傳感器的表體和旋渦發生體及探頭體部分。

（3）帶溫度、壓力補償時的安裝位置

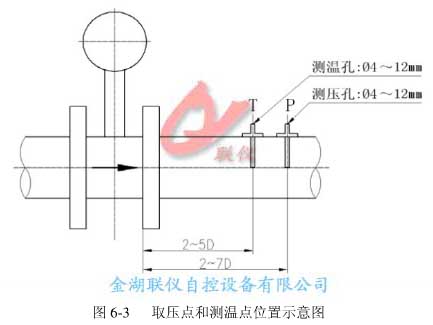

取壓點和測溫點的位置如下圖所示

帶溫度、壓力補償時流量計安裝取壓點和測溫點的位置示意圖
