非接觸式測量流體流量首選超聲波明渠流量計

　　在工業領域的現場中，測量流體流量的儀表稱為流量計或流量表。流量計是工業測量中最重要的儀表之一。

　　隨著工業的迅速發展，對流量測量中準確度和范圍要求也越來越高，還需適應于多種用途，流量計廣泛應用于石油天然氣、石化化工、水處理、食品飲料、制藥、能源、冶金、紙漿造紙、建筑材料等行業。

　　其中超聲波明渠流量計是用于測量自流非滿管、開口排放渠道液體流量的儀表。超聲波明渠流量計測量原理：測量明渠流量的方法有很多種，工業上主要采用堰式和槽式兩大類。超聲波明渠流量計除圓形外，還有U字形、梯形、矩形等多種形狀。

　　超聲波明渠流量計測量系統的組成方法一般由一臺流量顯示儀、一臺流速計、一臺液位計組成；也可由一臺流量顯示儀、最多四臺流速計、一臺液位計組成的多點流速測量的明渠流量系統。

　　超聲波明渠流量計原理是一種容積式流量計儀表，當氣體通過流量計時，在入口和出口間產生的壓差，作用在高精密同步齒輪聯結在一起的一對羅茨輪上，從而驅動羅茨輪旋轉，超聲波明渠流量計在這期間，羅茨輪與殼體內壁和壓蓋之間形成的密閉空間——計量腔周期地充氣和排氣，羅茨輪的轉數與通過流量計的氣體體積量成正比。超聲波明渠流量計的旋轉經磁耦合器傳遞給機械計數器（或輸出流量脈沖信號），從而累積流經計量腔的體積量實現計量的目的。

　　在明渠中設置標準化了的量水堰槽，并在規定位置測量水位，使流過堰槽的流量與水位成單值關系；測量出水位，超聲波明渠流量計根據相應的流量公式或經驗公式將其換算成流量值來。

　　產品特點：

　　1、可測量非滿管（圓管、蛋形管或其它異形管）流量

　　2、可測量渠道（圓形渠、矩形渠或其它異形渠）流量

　　3、可測量天然的河、溪流量

　　4、可測量污水排放渠道或管道（下水道）流量

　　5、可測量正向和反向流速和流量

　　6、可提供瞬時流量值和累計流量值

　　7、輸出信號：RS-485、Modbus、4-20Ma電流信號和多路開關量

　　8、傳感器可在惡劣的現場和污水水質下長期工作

　　9、可選配短信或GPRS無線模塊實現遠程遙測

　　10、傳感器外殼為聚碳酸酯，防護等級IP68

　　11、內置自動溫度補償

　　12、盲區可調節，屏蔽探頭附近干擾信號

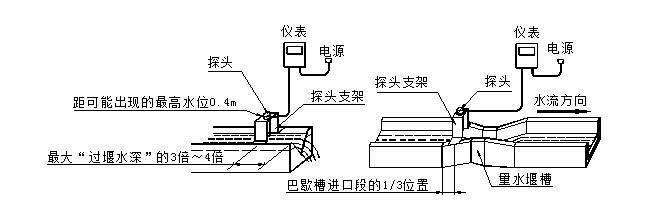

　　超聲波明渠流量計渠道內的流量越大，槽堰內液位越高；流量越小，液位越低。一般的渠道，液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃���，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝槽堰，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于槽堰的幾何尺寸。同樣的槽堰放在不同的渠道上，相同的液位對應相同的流量。槽堰把流量轉成了液位明渠流量計所用的液位計一般采用兩種型式，超聲波液位計和靜壓式液位計。

　　技術指標：

　　測量精度：流速±0.5%、水位±0.5%、系統±1.5%、±2.5%（與仿真?zhèn)鞲衅骱嫌脮r(shí)）

　　功耗:LKW

　　電源:AC12V/220V或DC3.6V電池供電

　　測量范圍:流速0.02-20m/s

　　渠寬0.5-30m

　　渠深0.5-20m

　　累積流量顯示最大值:9999999999

　　瞬時流量顯示最大值:999999

　　流速顯示最大值:9.99

　　水位顯示最大值:9.999

　　公稱通徑：50、100、200、400、600mm

　　流速范圍：0-15m/s

　　流體電導率：不低于20μS/cm

　　電極材料：不銹鋼1cr18Ni9Ti、不銹鋼0Cr18Ni12MoTi、哈氏合金C，鈦、鉭；

　　在許多非滿水、大流量（或小流量），自然流動的自由水面狀態下測量流體的流量，謂之明渠流量檢測。由于明渠流量較大或較小，流體中往往會有一定的腐蝕性或夾帶一些雜質，使用一般的管道流量計檢測流量是很困難的。如工業企業排水、醫院廢水、農業灌溉用水、城市地下水道排水等領域中，明渠流量檢測尤其是超聲波非接觸式明渠流量?jī)x為首選的流量檢測儀器。超聲波明渠流量計廠家到美安特自動化儀表有限公司，一家專業的流量計研發和生產廠家，我們的產品暢銷全國各地，歡迎前來選購與咨詢！
