MAT3610D系列靜壓式液位計是由投入液體集氣筒內的氣體與介質接觸，通過導氣管將壓力傳遞給傳感器，將壓力值轉變?yōu)橐何坏囊环N液位測量產品。通過壓力測量避免了傳感器與被測介質的直接接觸。該產品專門針對高溫液體或強腐蝕性液體而特殊設計，有效地解決了高溫液體液位測量困難的問題。特別適合于高溫中、小量程和強腐蝕性介質液位的測量與控制。廣泛適用于化工、治金、電站、水利、城市供水和工業廢水等領域。

MAT3610D系列靜壓式液位計工作原理：
當把變送器的平衡罩投入到液體中某一位置時，傳感器經過導氣管受到的壓力為: P=9.807pH+Po
其中 P—傳感器感受到的壓強，單位kPa
P—液位密度，單位g/cm3
H—待測液面高度，單位m
Po—液面上的壓強，單位kPa
若傳感器背面腔與液面上部連通，則Po為零，所以H約等于0.102P/p，變送器把感受到的壓力信號轉 換成電信號，此信號與液面高度成正比。
注意:被測液體的容器須通大氣，即是開放式的，不能密閉，否則測量結果無意義。


MAT3610D系列靜壓式液位計主要技術參數
●量程：0~30m
●測量介質：各類水、重輕油、原油、酸堿等各類腐蝕性液體
●精度：0.5%F·S
●輸出：4~20mADC
●溫度：環境溫度0~60℃，介質溫度0~200℃

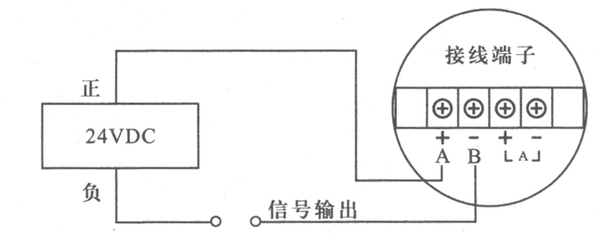

●電源：24VDC
●防塵防潮：全天候
●防爆級別：EXia Ⅱ CT5
●指示表頭：液晶顯示
MAT3610D系列靜壓式液位計選型:

MAT3610D							高溫靜壓式液位計
	G						表壓
		0~X（m）					量程
			J05				± 0.5%FS
				C1			4~20mA輸出
				C2			0~5VDC輸出
				C0			特殊
					M1		M20×1.5 外螺紋
					M5		法蘭連接
					M0		特殊

靜壓液位計作為儀表計量器之一，廣泛應用于城市供排水、污水處理、地下水、水庫、河道、海洋等水位監測領域液體測量應用中。靜壓式液位計可以分為投入式和側裝式兩種。

　　靜壓液位計(投入式靜壓液位計)是一種測量液位的壓力傳感器。靜壓液位計(液位計)是基于所測液體靜壓與該液體的高度成比例的原理，采用國外先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號(一般為4~20mA/1~5VDC)。

　　靜壓式液位計的技術優勢：靜壓式液位計最大200m量程，不銹鋼探頭、陶瓷隔膜、橡膠密封，長期穩定性≤0.15%/年，防爆型可選。

　　整體電子差壓式液位計就是利用液體液位差引起的靜壓變化來測量液位高度的，例如：在水下1米的地方，其靜壓為9.8kPa，在2米的的地方，其靜壓為19.6kPa，但對于密閉的容器，由于其容器本身有壓力，假如該壓力位500kPa，這時，容器內1米的水下，實際壓力位9.8kPa+500kPa,要測出實際水位，必須要將該壓力減去，才能得到實際水的靜壓壓力，所以就必須使用差壓變送器，正壓接在容器底部，負壓接在容器頂部，這樣獲得的差壓就是實際水位造成的靜壓，從而換算出水位高度。

　　靜壓式液位計的探頭構造是一個不銹鋼筒芯，底部帶有膜片，并由一個帶孔的塑料外殼罩住。靜壓式液位計的液位測量實際上就是在測探頭上的液體靜壓與實際大氣壓之差，然后再由陶瓷傳感器(附著在不銹鋼薄膜上)和電子元件將該壓差轉換成4～20mA輸出信號。

　　靜壓測量原理:

　　當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為:Ρ=ρ.g.H+Po

　　式中:

　　P:變送器迎液面所受壓力

　　ρ:被測液體密度

　　g:當?shù)刂亓铀俣?/p>

　　Po:液面上大氣壓

　　H:變送器投入液體的深度

　　同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po，使傳感器測得壓力為:ρ.g.H，顯然,通過測取壓力P，可以得到液位深度。

　　靜壓式液位計優點：

　　1、靈敏度高，擴散硅敏感電阻的靈敏因子比金屬應變片高50~80倍，它的滿量程信號輸出在80-120mv左右。對接口電路適配性好，由于它輸入激勵電壓低，輸出信號大，且無機械動件損耗，因而分辨率極高;

　　2、頻響高，由于敏感膜片硅材料的本身固有頻率高，一般在50KC。制造過程采用了集成工藝，膜片的有效面積可以很小，配以剛性結構前置安裝特殊設計，使傳感器頻率響應很高，使用帶寬可達零頻至100千赫茲;

　　3、可靠性高，擴散硅敏感膜片的彈性形變量在微應變數量級，膜片最大位移量在來微米數量級，且無機械磨損，無疲勞，無老化。平均無故障時間長，性能穩定，可靠性高抗沖擊、防雷擊設計;激光調阻溫度補償，零點、量程可現場調節;范圍寬抗腐蝕，適于多種介質;過載及抗干擾能力強，性能穩定。

　　4、功能特點：穩定性好，滿度、零位長期穩定性可達0.1%FS/年。在補償溫度0~70℃范圍內，溫度飄移低于0.1%FS，在整個允許工作溫度范圍內低于0.3%FS。

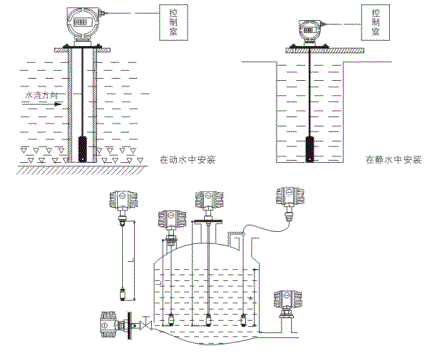

　　靜壓液位計(液位計)適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便，4~20mA、0~5v、0~10mA等標準信號輸出方式由用戶根據需要任選。靜壓式液位計適用于裝在井、明渠和塔體中的潔凈或有污染的化學用水的連續液位的測量。靜壓式液位計能夠非常簡單的安裝在已經存在的罐、塔或者深井之中，并且特別適合于潛水泵的控制。
