3051C差壓變送器的詳細結構與原理方框圖

    大家都知道其實3051C差壓變送器是國內引進費希爾一羅斯蒙特公司技術而生產的另一種二線制變送器，它將輸人的差壓信號轉換成4^-20 mA直流電流或數字信號輸出。下面簡單介紹其工作原理。
    3051C型智能差壓變送器包括變送器和275型手持通信器。

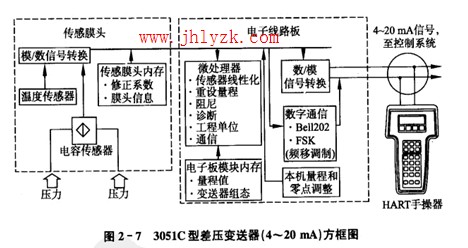

    變送器由傳感膜頭和電子線路板組成，圖2一7為其原理方框圖。被測介質壓力通過電容傳感器轉換為與之成正比的差動電容信號，傳感膜頭還同時進行溫度的測量，用于補償溫度變化的影響。上述電容和溫度信號通過A/D轉換器轉換為數字信號，輸人到電子線路板模塊。

    在工廠的特性化測試過程中，所有的傳感器都經受了整個工作范圍內的壓力與溫度循環測試.根據測試數據所得到的修正系數，都貯存在傳感膜頭的內存中，從而可保證變送器在運行過程中能精確地進行信號修正。
    電子線路板模塊接收來自傳感器膜頭的數字輸人線號和修正系數，然后對信號加以修正與線性化.電子線路板模塊的輸出部分將數字信號轉換成4-20 mA DC電流信號，并與手持通信器進行通信。
    電子線路板模塊的永久性EEPROM存貯器中存有變送器的組態數據，當遇到意外停電，其中數據仍然能得到保存，所以恢復供電之后，壓力變送器能立即工作。    數字通信格式符合HART協議.該協議使用了工業標準Bell 202傾移調制(FSK)技術。通過在4-20 mA DC拍出信號上盛加高報信號來完成遠程通信。羅斯浪特公司采用這一技術.能在不影響回路完俄性的情況下實現同時通信和拍出。
    3051C型差壓變送器所用的手持通信器為275型，其上帶有健盤及液晶顯示器。它可以接在現場變送器的信號端子上，進行就地設定成檢洲;也可以在遠離現場的控翻室中，接在某個變送器的信號線上進行遠程設定及檢洲。為了便于通信，信號回路必須有不小于25o n的負毅電妞。其連接示愈圖如圖2一8所示。
