壓力表的安裝知識和注意事項

    1.測壓點的選擇
    所選擇的擴散硅壓力變送器測壓點應能反映被測壓力的真實大小。為此,必須注意以下幾點。
    (1)要選在被測介質直線流動的管段部分,不要選在管路拐彎、分叉、死角或其他易形成旋渦的地方。
    (2)測量流動介質的壓力時,應使取壓點與流動方向垂直,取壓管內端面與生產設備連接處的內壁應保持平齊,不應有凸出物或毛刺。
    (3)測量液體壓力時,取壓點應在管道下部,使導壓管內不積存氣體;測量氣體壓力時,取壓點應在管道上方,使電容式壓力變送器導壓管內不積存液體。
2.導壓管輔設
(1)導壓管粗細要合適,一般內徑為6-10 mm,長度應盡可能短,最長不超過50 m,以減少壓力指示的遲緩。如超過50 m,應選用能遠距離傳送的壓力表。
(2)導壓管水平安裝時應保證有I:10-1:20的傾斜度,以利于積存于其中之液體
(或氣體)的排出。
(3)當被測介質易冷凝或凍結時,必須加設保溫伴熱管線.
    (4)分體式電磁流量計取壓口到壓力表之間應裝有切斷閥,以備檢修壓力表時使用。切斷閥應裝設在靠近取壓口的地方。

注意事項
    (1)壓力表應安裝在易觀察和易檢修的地方。
    (2)安裝地點應力求避免震動和高溫影響。

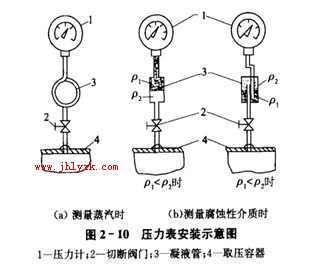

    (3)測量蒸汽壓力時,應加裝凝液管,以防止高溫蒸汽直接與測壓元件接觸〔圖2一10(a)];對于有腐蝕性介質的壓力測量,應加裝有中性介質的隔離罐,圖2一10(b)表示了被測介質密度p2大于和小于隔離液密度p1的兩種情況。
    總之,針對被測介質的不同性質(高溫、低溫、腐蝕、臟污、結品、沉淀、鉆稠等),要采取相應的防熱、防腐、防凍、防堵等措施。壓力表安裝示意圖
    (4)壓力表的接連處,應根據被測壓力的高低和介質性質,選擇適當?shù)牟牧?作為密封墊片,以防泄漏。
    (5)當被測壓力較小,而壓力表與取壓口又不在同一高度時,對由于高度而引起的測足誤差應按*P=士Hpg進行修正,式中H為高度差,p為測壓管中介質的密度,g為重力加速度。
