單回路數字控制器的詳細結構與組成介紹

    由壓力變送器原理發現并設計的單回路數字控制器是以微處理機為核心，接收和輸出都可以是4-20 mA DC標準的、連續的電模擬量信號;內部處理信號為數字量，可由用戶編制程序，可組成多種控制規律的一種數字式過程控制裝置。單回路數字控制器也叫做可編程調節器，其外形、尺寸與模擬控制器都很相似。
    單回路數字控制器既可以是集散型控制系統最基層的一個控制裝置，也可以像模擬控制器那樣與其他單元一起構成單獨的控制系統，而且還可以與模擬控制器相兼容。
    壓力變送器與模擬控制器相比，單回路數字控制器具有性能/價格比高、使用方便、靈活性強、可靠性高等特點。
2.結構原理

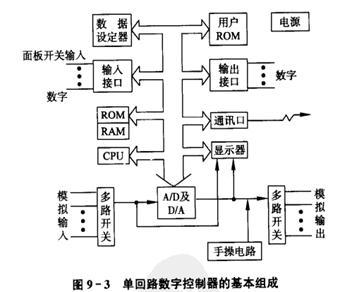

    不同生產廠家的單回路數字控制器的結構形式不盡相同，但其基本原理是一致的。如圖9一3所示的為其基本組成。

單回路數字控制器的結構組成
    (1)微處理機包括中央處理器(CPU)及系統ROM, RAM、用戶EPROM等存儲器，小巧型壓力變送器是單回路數字控制器的核心部分，所有運算、判斷、控制以及控制器自身的管理運算都在這里完成。
    (2)過程通道單回路數字控制器的輸人端要與生產現場的檢測變送器相連，輸出端要與執行器相連，因此，在內部要配備相應的硬件電路完成信號的變換、隔離、采集等工作。這些硬件電路被稱作過程通道(或過程接口)，它是聯系微處理機與外部生產過程的紐帶和
橋梁。過程通道分為輸人通道和輸出通道。
    (3)通訊接口單回路數字控制器可作為荃層控制裝置(也稱下位機)，它應與上位機進行通訊，便于上位機對單回路數字控制器進行設定值的設定，對控制器參數、工作狀態等進行監視和設定。
    (4)編程器用戶可通過編程器來選擇單回路數字控制器的控制規律、工作方式、修改控制方案等.用戶程序一般都用面向過程的高級語言(POL語言)來編制。
    (5)其他單回路數字控制器除上述幾個組成部分外，還有相應的顯示報警、故障狀態下的手操電路、電源等輔助環節。
    中國引進的單回路數字控制器的品牌較多，本書僅就應用較廣、使用效果較好的PMK可編程調節器進行介紹。
