耐震壓力表

產品說明：耐震壓力表是在普通壓力表的基礎上，表殼為全密閉型結構，內部填充阻尼液(一般為甘油或者硅油)并加裝緩沖機構，減輕環境劇烈振動及介質脈沖對儀表示值的影響，耐震型壓力表指示穩定清晰。

全國咨詢熱線：

18936757575

立即采購

產品說明

耐震壓力表是在普通壓力表的基礎上，表殼為全密閉型結構，內部填充阻尼液(一般為甘油或者硅油)并加裝緩沖機構，減輕環境劇烈振動及介質脈沖對儀表示值的影響，耐震壓力表指示穩定清晰。廣泛應用于液壓機械、石油、化工、冶金、礦山機械、電力設備等部門，測量對銅和銅合金無腐蝕性介質的壓力和真空。使用壽命長，是普通壓力表的替代產品，防護等級IP65。

耐震壓力表型號命名：

使用工作溫度：-5℃~55℃；-25℃~55℃．
使用工作環境振動頻率不大于25Hz，振幅不大于1mm．
耐震壓力表執行標準：JB/T6804-2006．

耐震壓力表技術參數：

型號	結構形式	精度等級（%）	量程系列（MPa）
YN-40 YN-40Z	徑向無邊軸向無邊	±2.5	-0.1～0;-0.1～0.06;-0.1～0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1～1.5;-0.1～2.4;00.16; 0～0.25;0～0.4;0～0.6; 0～1.0;0～1.60～2.5; 0～4.0;0～6.0;0～10;0～16 ； 0～25;0～40;0～60;0～100; 0～160; (40、50表盤量程最大到60Mpa)
YN-50 YN-50T YN-50TQ YN-50Z YN-50ZQ YN-50U	徑向無邊徑向帶后邊徑向帶前邊軸向無邊軸向帶前邊卡箍安裝	±2.5
YN-60 YN-60T YN-60TQ YN-60Z YN-60ZQ YN-60U YN-60ZP	徑向無邊徑向帶后邊徑向帶前邊軸向無邊軸向帶前邊卡箍安裝軸向偏心
YN-75 YN-75T YN-75Z YN-75ZQ YN-75U	徑向無邊徑向帶后邊軸向無邊軸向帶前邊卡箍安裝
YN-100 YN-100T YN-100TQ YN-100Z YN-100ZQ YN-100U	徑向無邊徑向帶后邊徑向帶前邊軸向無邊軸向帶前邊卡箍安裝	±1.6
YN-150 YN-150T YN-150TQ YN-150Z YN-150ZQ YN-150U	徑向無邊徑向帶后邊徑向帶前邊軸向無邊軸向帶前邊卡箍安裝	±1.6
注：軸向可按要求帶方形前邊

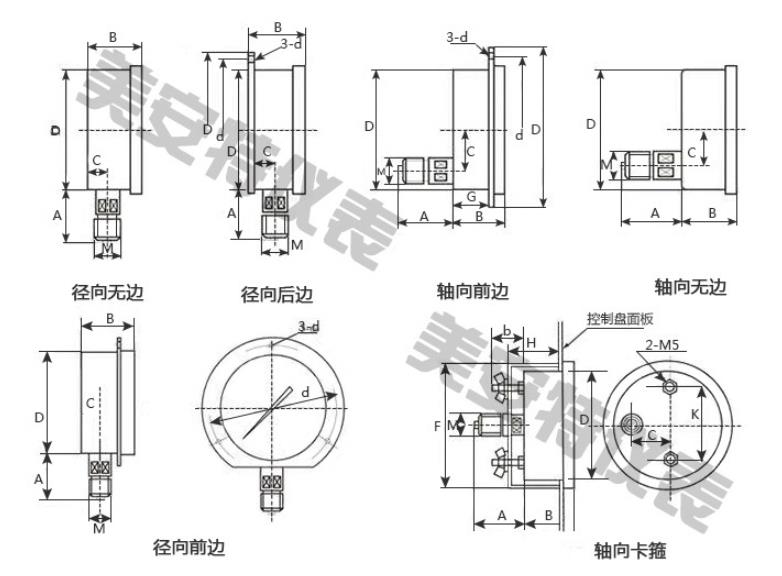

耐震壓力表外形安裝尺寸：

注：
1、連接螺紋如不注明按表中確定,螺紋也可按照要求生產.。
2、接液材質：銅(螺紋接口材質：Hpb59-1，彈簧管材質：錫磷青銅)；
3、外殼材質：電鍍鐵殼或不銹鋼304殼；
4．耐震壓力表結構原理及技術參數；
5．耐震壓力表結構形式（安裝方式）有六種，可以滿足不同的安裝要求：
1）徑向無邊耐震壓力表YN-40/50/60/75/100/150；
2）軸向無邊耐震壓力表YN-40Z/50Z/60Z/75Z/100Z/150Z；
3）軸向前邊耐震壓力表YN-40ZQ/50ZQ/60ZQ/75ZQ/100ZQ/150ZQ；
4）徑向后邊耐震壓力表YN-40T/50T/60T/75T/100T/150T；
5）徑向前邊耐震壓力表YN-40TQ/50TQ/60TQ/75TQ/100TQ/150TQ；
6）卡箍（卡子）耐震壓力表YN-40U/50U/60U/75U/100U/150U；
使用與訂貨須知：
使用中因環境溫度過高，儀表指示值不回零位，可用細針在儀表橡皮塞上通一小孔，使儀表內腔與大氣相通即可。
工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍和連接螺紋。
測量介質溫度超過55℃時可加裝冷凝管，以降低介質溫度，減小溫度附加誤差，保證測量精度．

美安特專業生產耐震壓力表，耐震壓力表廠家價格，耐震壓力表是在普通壓力表的基礎上，表殼為全密閉型結構，內部填充阻尼液(一般為甘油或者硅油)并加裝緩沖機構，減輕環境劇烈振動及介質脈沖對儀表示值的影響，耐震型壓力表指示穩定清晰。
