詳細資料

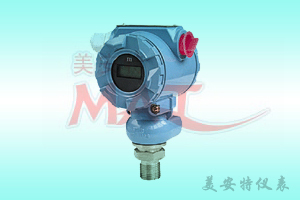

LY510A絕對壓力變送器用于測量液體、氣體或蒸汽的壓力,并將其轉換為4～20mA DC的電流信號輸出.絕對壓力變送器也可與HART®275手操器互通訊，通過它們進行設定和監控等

LY510A絕對壓力變送器的功能

輸出：2線制，4～20mA DC輸出，數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信號上。

電源電壓：工作狀態：10.5～42V DC 本安型：10.5～30V DC

數字通訊：16.4～42V DC 本安型：16.4～30V DC

負載：(輸出信號代碼為D和E時)：工作狀態：0～1335Ω 數字通訊：250～600Ω

HART通訊距離：用多芯雙絞線時可通訊距離最大達2Km。通訊距離因電纜類型而異。公式如下：L=65000000/(R×C)-(C1+10000)/C

L=長度(m和ft)

R=阻抗(Ω ，包括電源阻抗)

C=電纜電容(pF/m或pF/ft)

C1=最大并聯電容(pF/m或pF/ft)

阻尼時間常數：放大器部件和膜盒的阻尼時間常數之和。放大器部件阻尼時間常數在0.2～64秒范圍內可調。

環境溫度：-40～85℃(-40～185?F) -30～80℃(-22～176?F)【帶LCD表頭】

接液溫度：-40～120℃(-40～248?F)

LY510A絕對壓力變送器的性能

LY510A絕對壓力變送器的型號和規格代碼表

型號	規格代碼	說明		參考價	備注
LY510A		絕對壓力變送器
輸送信號	E D	4～20mA，HART協議數字通訊 4～20mA
測量量程 (膜盒)	A B C D	10～200Kpa(0.1～2kgf/cm²) 0.1～2Mpa (1～20kgf/cm²) 0.5～10Mpa(5～100kgf/cm²) 5～50Mpa (50～500kgf/cm²)
接液部分材質		過程接頭	膜盒
	S	SUS316L	哈氏合金C-276
	H	哈氏合金C-276	哈氏合金C-276
管道連接	4 7 8 9	½NPT內螺紋 ½NPT外螺紋 G½DIN 16 288外螺紋 M20×1.5 DIN 16 288外螺紋
電氣接口	5	G½內螺，2處接線口帶盲塞
顯示表頭	D E N	數字表頭 (無表頭)
2inch管安裝支架	A	SECC 平托架
	B	SUC304 平托架
	C	SECC L型托架
	D	SUS304 L型托架
	N	無安裝支架
防爆方式	d	隔爆型BT4
防爆方式	i	本安型CT6
附加選型代碼		/附加規格

外形尺寸

管道連接代碼“7”

絕對壓力變送器外形尺寸圖

管道連接代碼“4”

絕對壓力變送器管道連接圖

管道連接代碼“8”和“9”

絕對壓力變送器管道連接代碼

端子側接線圖

絕對壓力變送器端子側接線圖

接線端子

注：用外部指示計或檢測計時的阻抗應<10Ω
