產品型號： LY-XMJA
產品名稱： 智能流量積算儀
產品報價： 元
瀏覽次數： 1056 次

詳細資料

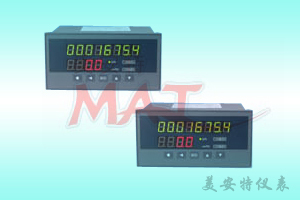

智能流量積算儀

概述
LY-XMJA系列智能流量積算儀以自行研制開發的微處理器為核心的智能化儀器，它匯集了目前自控系統中各類流量積算儀表的大部分功能，同時輔以博采眾長、精心編制、反復調試的軟件系統，是對模糊控制理論的實際運用。儀表獨具特色。

智能流量積算儀結構組成

智能流量積算儀主要是由流量發訊傳感器、整形比較電路、單片機、顯示電路等組成智能儀表構成

智能流量積算儀主要技術指標
· 準確度：±0.3％F·S±ld
· 調節控制精度：位式：±0.5F·S
· 報警功能：上限、下限、上下限、上回差、下回差、雙回差、
OK方式、絕對值方式等。
· 變送輸出精度：±0.3％F·S
· 輸入阻抗：0-10mA：500Ω
   4-20 mA：250Ω
   DC.V：200KΩ
   脈沖幅值：≥2.5V
   頻率范圍：0.01~10000Hz
· 繼電器接點容量：AC220V 2A
· 供電電源：AC200V≤6W
· 工作環境要求：溫度：0~50℃
濕度：<85％RH
無腐蝕性氣體
允許低震動場合。
· 負載能力：0~600Ω

智能流量積算儀特點
· 擇優化設計，無飛線、無調整部件，性能穩定可靠。
· 全部校準和功能設定可通過鍵盤由軟件完成。
· 瞬時流量、累積流量雙重顯示，單雙色帶可供查看用戶定義的多種參數。
· 儀表操作菜單均有密碼保護，避免誤操作。
· 最多可設定四個報警輸出，報警方式十種以上，并可對報警參數進行監控。

儀表總體設計

智能流量積算儀以微型計算機為主，輔助以信號預處理電路、顯示及鍵盤、RS-232-C串行接口、D/A輸出電路、打印機及報警設置，組成了一個完整的功能豐富的智能儀器烯酮那個。儀器的總框圖如下所示。

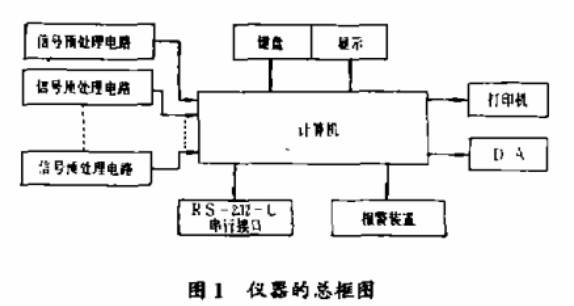

儀表總框圖

信號預處理電路共有8路，分別處理8路不同的變送器所發出的脈沖信號。由于流量變送器輸出信號的幅值和方向不一，有正脈沖，也有負脈沖，差別甚大。所以設計了電平配定電路，經過調節，用戶可方便地吧峰值在-12-+12V內的脈沖信號進行處理，以獲得后級可接受的脈沖信號。當調節適當時，發光二極管閃亮。

儀表輔助功能

1）RS-232通訊接口，可以同計算機連接，把流量數據傳送到計算機。

2）遠傳脈沖信號，對于沒有RS-232接口的地方，可以傳送經過調制的脈沖信號。經試驗，可遠傳1000m。

3）實時功能，加油站專用功能，可以在不影響累計總量的情況下，顯示某一段時間的累計值，便于顯示加油量。

選型表

XMJA

口口口口口口口口口口口口

說明

設計序號

9000系列儀表

顯示方式

雙屏顯示

雙屏+光柱

輸入方式

配直流電流（0-10mA，4-20mA）

配直流電壓（0-5V，1-5V，0-20mv，0-100mv，0-500mv）

頻率輸出

流量方式

主輸入信號與瞬間流量為比例方式

主輸入信號與瞬間流量為開方方式

主輸入信號與瞬間流量為比例方式，有小信號切除功能

主輸入信號與瞬間流量為開方方式，有小信號切除功能

調節方式

無繼電器輸出

二個繼電器輸出，可分別對瞬間流量或累積流量控制

四個繼電器輸出，可分別對瞬間流量或累積流量控制

補償方式

普通流量方式，不含溫度或壓力補償

飽和蒸汽用電壓或電流信號作壓力補償方式

飽和蒸汽用電壓或電流信號作溫度補償方式

飽和蒸汽用Pt100熱電阻作溫度補償方式

過熱蒸汽用電壓或電流信號作溫度與壓力補償

過熱蒸汽用電壓或電流信號作溫度與壓力補償，用Pt100熱電阻作溫度補償

不含溫度與壓力補償，有現實轉換系統設置

外形尺寸

橫式 160×80 開孔152×76

豎式 80×160 開孔76×152

方式 96×96 開孔92×92

變送輸出

無變送輸出

變送輸出0-10mA

變送輸出4-20mA

變送輸出0-5V

變送輸出1-5V

特殊信號變送輸出

定時功能

缺省為無定時功能

帶定時功能

供外24V滯留電源

缺省為無24V直流電源輸出

帶24V直流電源輸出（可做二線制變送器電源）

通訊接口

缺省為不帶通訊接口

帶RS485或RS232接口

供電電源

缺省為220V.AC

開關電源85-260VDC或18-36VDC、18-36VAC
